Монитор аккумуляторных батарей BMV-702

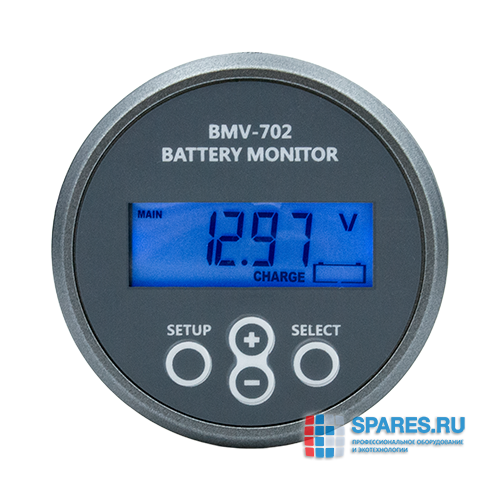

Батарейный монитор BMV-702

Микропроцессорный монитор аккумуляторных батарей - это устройство для контроля фактической ёмкости аккумуляторов. BMV-702 является одним из лучших приборов, выполняющих эту функцию. Монитор точно контролирует количество ампер-часов, поступивших в АКБ и потраченных из неё, анализирует фактическое состояния заряда батареи. Потребленные ампер-часы рассчитываются путём интегрирования тока, протекающего в / из аккумуляторной батареи через входящий в комплект поставки высокоточный токовый шунт.

Монитор выполнен на основе мощного микропроцессора, запрограммированного уникальным алгоритмом расчета, позволяющий точно определить состояние батареи. BMV-702 оснащен сухим контактом, который может использоваться для автоматического запуска и остановки генератора (в зависимости от фактического состояния батареи), или сигнала тревоги. Монитор имеет множество программируемых параметров, но совершенно не сложен в настройке и эксплуатации. Монитор автоматически определяет системное напряжение аккумуляторной сборки 12, 24 или 48В, а также обеспечивает контроль "средней точки" аккумуляторной сборки и сигнализирует об аварийной ситуации в случае, если напряжение на отдельных аккумуляторах в сборке начинает выходить за допустимые значения.

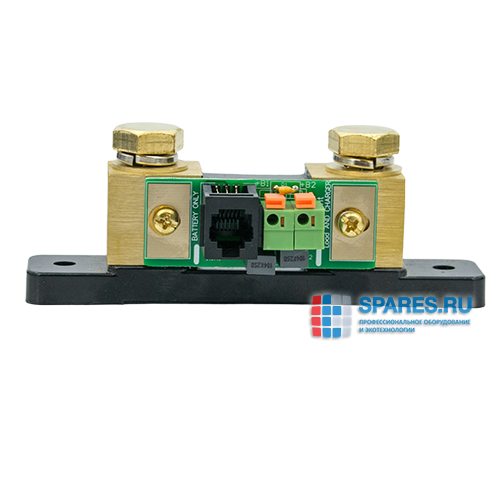

Батарейный монитор позиционируется как отдельное устройство и может использоваться с любыми инверторными системами электропитания. В заводской комплектации поставляется с шунтом (500А/50мВ).

Технические характеристики:

• Поддерживаемый диапазон напряжений: 6,5..95 В
• Потребление тока при выключенной подсветке: <4 мА
• Диапазон входного напряжения (вспомогательная батарея): 6,5..95 В
• Поддерживаемая емкость батарей: 1..9999 Ач
• Диапазон рабочей температуры: -40..+50 °C
• Измерение температуры второй батареи или средней точки: Да
• Температурный диапазон работы дисплея: -20..+50 °C
• Реле: 60 В/1 A нормально открыто (функцию можно инвертировать)

Разрешение и точность измерений:

• Напряжение: ±0,01 В
• Ток: ±0,01 А
• Ёмкость: ±0,1 Ач
• Уровень заряда: ±0,1 %
• Остаток времени работы: ±1 мин
• Температура: ±1 °C/°F
• Точность измерения тока: ±0,4 %
• Точность измерения напряжения: ±0,3 %

Установка и размеры:

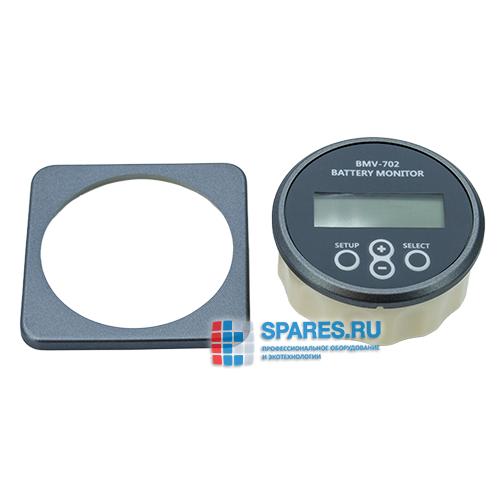

• Установка: Утапливаемое крепление
• Диаметр отверстия под установку в панель: 63 мм
• Габариты передней рамки: 69 х 69 мм
• Клеммы шунта: Болты М10
• Размер и глубина корпуса: 52 мм и 31 мм
• Класс защиты: IP55 (не предназначено для работы вне помещений)

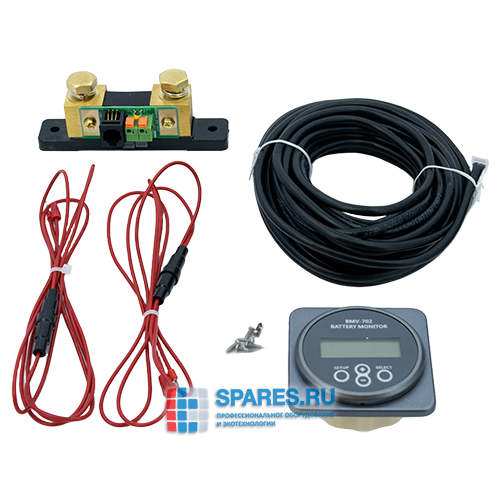

Аксессуары:

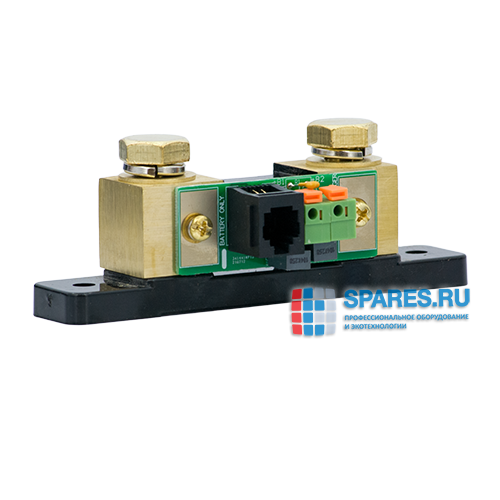

• Шунт (в комплекте): 500 A / 50 мВ
• Кабели (в комплекте): 10-метровый 6-ядерный UTP с коннекторами RJ12 и кабелем с плавким предохранителем постепенного действия на 1 ампер для подключения со знаком «+»
